Optische Objekterkennung am Multitouch-Tisch: Möglichkeiten und Grenzen

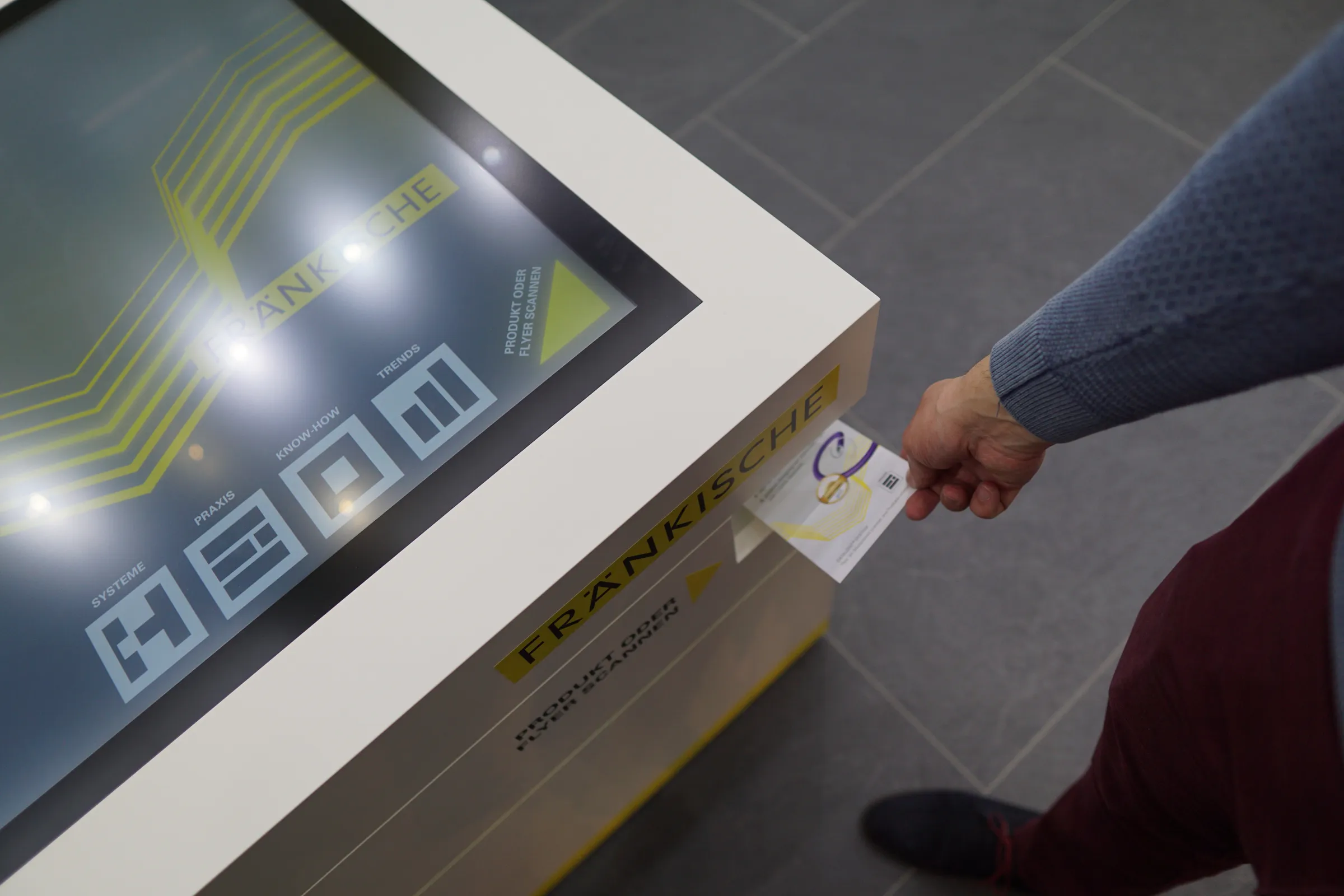

Ein Flyer öffnet die passende Produktpräsentation. Eine eingescannte Karte erscheint auf dem Bildschirm. Ein vorbereitetes Produktmuster führt zu weiterführenden Informationen: Kamerabasierte Erkennung verbindet analoge Gegenstände mit digitalen Anwendungen.

Dabei sind verschiedene Funktionen zu unterscheiden. Ein System kann ein bekanntes Motiv identifizieren, ein Dokument als Bild erfassen, gedruckten Text auslesen oder einen Code lesen. Diese Aufgaben benötigen unterschiedliche Software und sollten nicht unter einem pauschalen Erkennungsversprechen zusammengefasst werden.

Was ist optische Objekterkennung?

Optische Objekterkennung wertet Kamerabilder aus, um bekannte Merkmale einem Objekt oder einer Vorlage zuzuordnen. An einem Multitouch-Tisch kann dafür eine Kamera in einer Scannernische, an einem Lesepunkt oder an anderer geeigneter Position integriert sein.

Die Erkennung muss nicht auf der Touchoberfläche stattfinden. Ein kurzer Scan in einer Nische kann Inhalte auf dem Display öffnen, ohne dass das Objekt anschließend auf dem Bildschirm liegt oder dort kontinuierlich verfolgt wird.

Davon zu unterscheiden sind optische Systeme, die Marker auf einer interaktiven Oberfläche erfassen und deren Position verfolgen. Dieser Artikel konzentriert sich auf ergänzende Kamera- und Scanlösungen am Multitouch-Tisch.

Vier Funktionen, die Sie unterscheiden sollten

FunktionWas das System verarbeitetMögliche Anwendung

Vorlagenerkennung

Bekannte visuelle Merkmale werden einer hinterlegten Vorlage zugeordnet.

Ein Flyer öffnet die zugehörige Produktwelt.

Bilderfassung

Ein Dokument oder Gegenstand wird als Bild aufgenommen.

Eine handschriftliche Karte erscheint auf dem Tisch.

Texterkennung, auch OCR

Software liest geeignete Schrift aus einem Kamerabild.

Kontaktdaten werden zur Prüfung und weiteren Verarbeitung angezeigt.

Code-Erkennung

Ein QR- oder Barcode wird gelesen.

Ein eindeutiger Code öffnet einen zugeordneten Datensatz.

Ein Scan allein bedeutet weder, dass das System den Gegenstand identifiziert, noch dass alle enthaltenen Daten korrekt ausgelesen wurden. Die gewünschte Funktion muss ausdrücklich geplant werden.

Welche Gegenstände eignen sich?

Gedruckte Medien mit ausreichend unterscheidbaren Motiven bieten häufig eine gute Grundlage für die Zuordnung zu bekannten Vorlagen. Dazu können Flyer, Postkarten oder Verpackungen gehören.

Sehr ähnliche Motive, spiegelnde Oberflächen, wechselnde Verpackungen, Verdeckung oder ungünstige Perspektiven können die Erkennung erschweren. Bei dreidimensionalen Gegenständen muss geprüft werden, aus welchen Ansichten die relevanten Merkmale sichtbar sind.

Für eindeutig zuzuordnende Produkte kann ein Code oder RFID-Tag die praktikablere Lösung sein. Die Auswahl richtet sich nach der Aufgabe und der Nutzungssituation.

Vorteile optischer Scanlösungen

Geeignete Druckmedien können ohne kapazitive Marker eingesetzt werden. Ein Flyer bleibt dadurch ein normaler Flyer und kann zusätzlich einen digitalen Inhalt öffnen. Neue Vorlagen lassen sich abhängig vom System ergänzen; die nötige Einrichtung und Prüfung gehören zum Prozess.

Eine Scannernische ermöglicht zudem eine klar definierte Position für Kamera, Objekt und gegebenenfalls Beleuchtung. Das hilft, den Scanvorgang reproduzierbar zu gestalten. Die Anwendung kann den erfolgreichen Scan sofort bestätigen und den nächsten Schritt anzeigen.

Grenzen und Anforderungen

Die Kamera benötigt eine geeignete Sicht auf das Objekt. Bildschärfe, Beleuchtung, Abstand, Perspektive und Material beeinflussen das Ergebnis. Deshalb sollten reale Muster unter den vorgesehenen Bedingungen getestet werden.

Auch die Bedienung muss deutlich sein: Wo wird die Karte hingehalten? Wie lange? Woran erkennt ein Gast den erfolgreichen Scan? Eine sichtbare Markierung, eine kurze Anleitung und eindeutiges Feedback sind wichtiger als ein verstecktes Erkennungsmodul.

Bei Texterkennung kann eine Kontrolle der Ergebnisse erforderlich sein. Das gilt insbesondere für Kontaktdaten, ungewöhnliche Layouts oder schwer lesbare Schrift. Eine automatische Übertragung in andere Systeme sollte erst nach Klärung von Datenqualität und gewünschtem Ablauf eingerichtet werden.

Praxis: Handschriftliche Karten bei Berlin Hyp digital erfassen

Beim 150-jährigen Jubiläum der Berlin Hyp konnten Gäste Wünsche auf Karten schreiben und am Multitouch-Tisch einscannen. Die Karten wurden digital auf der Oberfläche dargestellt und ergänzten die interaktive Unternehmenspräsentation.

Der konkrete Mehrwert war die Übertragung einer persönlichen analogen Botschaft in eine digitale Anwendung. Daraus folgt keine automatische Interpretation der Handschrift oder Zuordnung aller Kartendaten: Solche zusätzlichen Funktionen müssten gesondert umgesetzt werden.

Optische Erkennung, kapazitive Marker oder RFID?

Gewünschte InteraktionGeeigneter Ausgangspunkt für die Planung

Einen bekannten Flyer zeigen und Inhalte öffnen

Optische Vorlagenerkennung oder Code-Erkennung

Eine Karte digital abbilden

Bilderfassung per Kamera

Einen Regler durch Drehen eines Objekts bedienen

Kapazitive Marker mit passender Positionserfassung

Ein vorbereitetes Produkt eindeutig zuordnen

RFID, Code oder ein kompatibler Marker

Ein hybrides System kann mehrere Verfahren verbinden. Ob diese Kombination sinnvoll ist, hängt davon ab, ob sie den Ablauf für Gäste tatsächlich vereinfacht.

Checkliste für Ihr Projekt

• Soll ein Objekt identifiziert, als Bild erfasst oder sein Text ausgelesen werden?
• Sind die Objekte bekannt und unverändert, oder bringen Gäste eigene Materialien mit?
• Wo findet der Scan statt, und wie wird dieser Punkt sichtbar gemacht?
• Wie reagiert die Anwendung auf unbekannte oder schlecht lesbare Vorlagen?
• Welche Inhalte werden nach dem Scan angezeigt?
• Wer richtet neue Vorlagen ein und prüft sie?

Häufige Fragen zur optischen Objekterkennung

Erkennt die Kamera beliebige Produkte?

Nein. Die Erkennung hängt von der Software, den vorbereiteten Vorlagen oder Modellen und den Aufnahmebedingungen ab. Die Eignung muss mit den tatsächlichen Produkten geprüft werden.

Ist optische Erkennung dasselbe wie das Einscannen einer Visitenkarte?

Nein. Die Bilderfassung, Texterkennung und Zuordnung zu einer bekannten Vorlage sind unterschiedliche Funktionen. Welche davon benötigt wird, richtet sich nach dem gewünschten Ablauf.

Müssen Objekte auf dem Touchscreen liegen?

Nein. Eine Kamera kann an einem separaten Scanpunkt eingebaut werden. Kontinuierliche Positionserfassung auf dem Display ist eine andere Anforderung als ein einmaliger Scan.
